13795308923
  • 花纹铝板
  • 铝板

铝加工制品

当前位置:主页 > 产品中心 > 铝加工制品

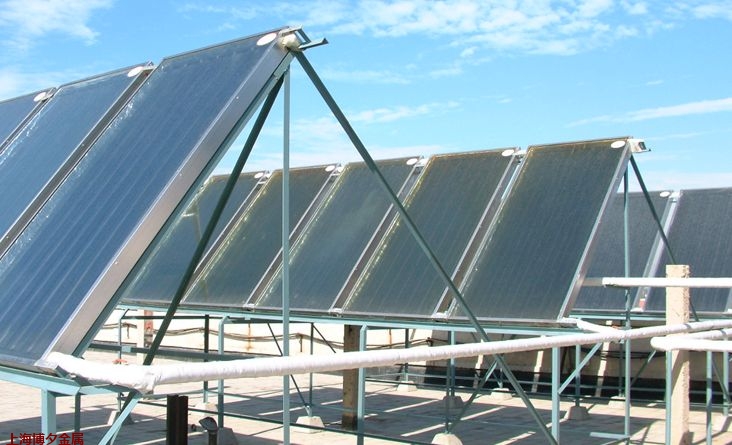

太阳能集热板

发布时间:2018-11-01 10:16:28

按吸热板涂层可分类为:电镀涂层、化学表面转化涂层、真空镀涂层。

⒈电镀涂层:

⑴黑铬涂层

黑铬涂层的吸收比α和发射比ε分别为0.93~0.97和0.07~0.15,α/ε为6~13,具有优良的光谱选择性。黑铬涂层的热稳定性和抗高温性能也很好,适用于高温条件,在300℃能长期稳定工作。此外,黑铬涂层还具有较好的耐候性和耐蚀性。但是,现在采用的电镀黑铬工艺,电流密度大(15~200A/dm2),溶液导电性差,电镀时会产生大量的焦耳热,需要冷却和通风排气才能维持正常生产。另外,黑铬镀在非铜件上,需要先预镀铜,再镀光亮镍,最后镀黑铬,生产成本较高。

⑵黑镍涂层

黑镍涂层的吸收比α可达0.93~0.96,热发射比ε为0.08~0.15,α/ε接近6~12,其吸收性能较好。黑镍涂层很薄,为了提高涂层与基体的结合力和耐蚀性,常采用中间涂层(如Ni,Cu,Cd)或双层镍涂层。由于黑镍涂层的热稳定性、耐蚀性较差,通常只适用于低温太阳能热利用。

⑶黑钴涂层

黑钴涂层的主要成分是CoS,具有蜂窝型网状结构,其吸收比α可达0.94~0.96,发射比ε为0.12~0.14,α/ε为6.7~8。

⒉电化学表面转化涂层

⑴铝阳极氧化涂层

铝及铝合金的阳极氧化可在硫酸介质中进行,但在太阳能热利用中,主要用磷酸介质。铝氧化涂层着色有多种工艺,其中电解着色工艺获得的涂层,具有牢固、稳定、耐晒优良特性,并且可进行大规模生产。

铝阳极氧化涂层是一种多孔膜,孔隙率达22%,电解着色时金属易沉积在微孔中。用于电解着色的金属盐类有:镍盐、锡盐、钴盐和铜盐等。

铝阳极氧化涂层,耐蚀、耐磨和耐光照等性能也相当好,在平板太阳能热水器中已得到广泛应用。

⑵CuO转化涂层

以阳极氧化法制取的CuO转化涂层,NaOH电解液的浓度为1mol/L,电流密度为2mA/cm2,温度为50~57℃。涂层的吸收比可达0.88~0.95,法向发射比为0.15~0.30。这种CuO涂层有一层黑色绒面,保护不好,会导致吸收比的降低。

⒊真空镀涂层

可以采用真空蒸发和磁控溅射技术制备选择吸收性能优良的涂层,但后者的设备比较简单,工艺控制方便,容易在大面积上获得均匀一致的涂层。

目前,国内生产的全玻璃真空集热管和高档平板集热器吸热板都采用磁控溅射技术制备吸收涂层。



上一篇: 铝天花板1
